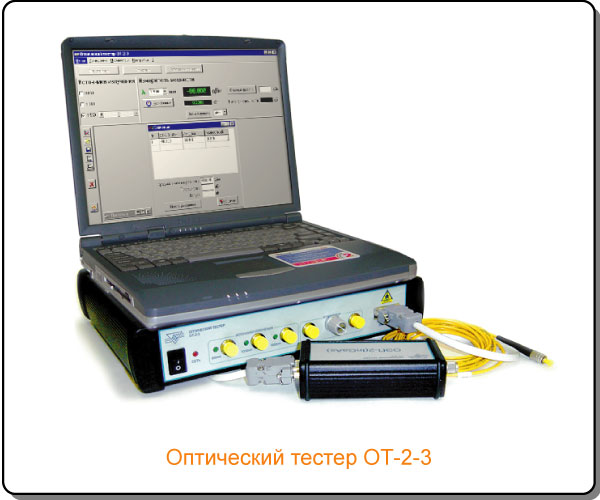

ОТ-2-3 Оптический тестер



Оптический тестер ОТ-2-3 предназначен для измерения с высокой точностью оптической мощности, затухания волоконно-оптических линий связи и компонентов волоконно-оптической техники, а также для генерации непрерывного оптического излучения.

Оптический тестер ОТ-2-3 состоит из:
• блок источников оптического излучения
• встроенного аттенюатора
• блок измерителя мощности, выполненного в виде выносной измерительной головки

Общие характеристики:
• использование InGaAs фотодиода для измерения оптической мощности
• регулирование мощности излучения ЛД током накачки
• достижение требуемого диапазона и точности измерения оптической мощности автоматическим переключением коэффициента усиления оптического приемника

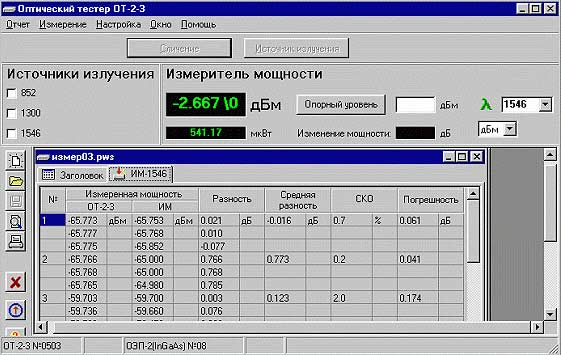

•  управление работой прибора и обработка результатов измерения с помощью ПЭВМ типа PC под управлением операционной системы Windows 95/98/2000/NT/XP
• две модификации ОТ-2-3:
   - ОТ-2-3 на диапазон измерения оптической мощности +3...-80 дБм
   - ОТ-2-3А на диапазон измерения оптической мощности +10...-80 дБм

Достоинства:
• возможность использования в качестве эталонного прибора для поверки оптических тестеров, измерителей мощности и источников излучения в соответствии с МИ 2505-98, МИ 2558-99, МИ 1818-87, IEC 61315
• интуитивно понятное и надежное программное обеспечение
• возможность использования беспроводной связи Wi-Fi по желанию заказчика
• герметичный корпус, соответствующий стандарту IP65
• малые габариты и вес
Технические характеристики

Источник излучения
ОТ-2-3 / ОТ-2-3А
Длины волн источников излучения, нм
850±5 1310±5, 1550±5
Мощность источников излучения, дБм, не менее
3 3 / 10
Нестабильность уровня мощности излучения, дБ, не более

   за 15 мин
0.005
   за 1 час
0.02
Измеритель мощности
ОТ-2-3 / ОТ-2-3А
Диапазон измерения оптической мощности, дБм
+3..-70 +3 / +10..-80
Погрешность измерения оптической мощности на длинах волн калибровки, % (в диапазоне)
3 (+3..-60) дБм 3 (+3 / +10..-70) дБм 4 (-60..-70) дБм 4 (-70..-80) дБм
Погрешность измерения относительных уровней оптической мощности, % (в диапазоне)
0.8 (+3..-60) дБм 0.8 (+3 / +10..-70) дБм 1.2 (+3..-70) дБм 1.2 (+3 /+10..-80) дБм
Погрешность измерения оптической мощности в спектральном диапазоне 780..1630 нм, %
5
Дискретность отображения значений мощности
0.001
Диапазон ослабления оптической мощности встроенным аттенюатором
0..40
Тип оптического разъема
FC
Питание, В
~220
Габариты, мм
293x255x60
Масса, кг
3
