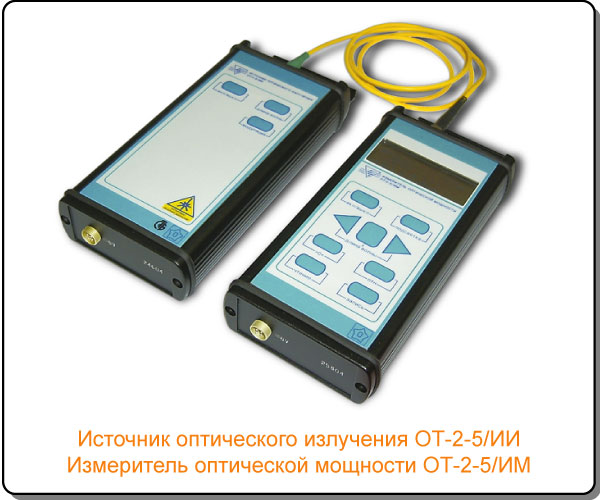

ОТ-2-5/ИИ Источник оптического излучения, ОТ-2-5/ИМ Измеритель оптической мощности



ОТ-2-5/ИИ – предназначен для генерации стабилизированного излучения в оптических волокнах

ОТ-2-5/ИМ – измеритель оптической мощности для одномодовых и многомодовых систем, позволяет с высо-кой точностью произвести измерение оптической мощности и затухания в волоконно-оптических линиях связи.

Общие характеристики:
• хранение результатов измерений в энергонезависимой памяти с привязкой ко времени и дате проведения из-мерений (256 ячеек памяти)
• отображения как абсолютного, так и относительного уровней
• режим измерения относительных уровней

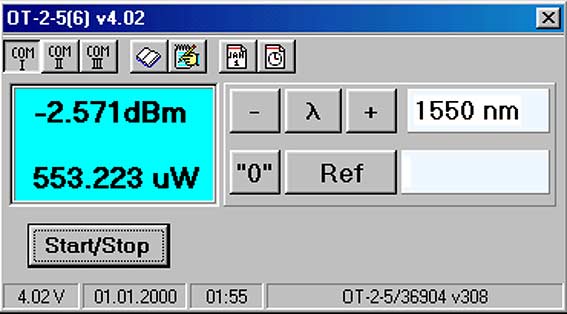

• возможность управления измерителем мощности с помощью ПЭВМ
• считывание и просмотр результатов измерений на ПЭВМ
• календарь и часы реального времени
• регулировка контрастности индикатора
• индикация состояния аккумулятора
• автоматическое отключение

ОТ-2-5/ИМ Измеритель оптической мощности:
• три основных длины волны калибровки 850, 1310 и 1550 нм
• возможность изменения значения длины волны измеряемого оптического излучения на ±40 нм с шагом 5 нм около выбранной центральной длины волны с целью повышения точности измерения

ОТ-2-5/ИИ Источник оптического излучения. Два режима работы:
• непрерывный
• импульсный с частотой модуляции 2 кГц

Достоинства:
• высокие технические и метрологические характеристики
• простота в использовании
• удобен для работы в полевых условиях
• герметичный малогабаритный корпус, соответствующий стандарту IP65
Технические характеристики

Источник оптического излучения
Тип оптического волокна
ММ SM
Длина волны излучения, нм
850±30 1310±30 850±30/1310±30 1310±30 1550±30 1310±30/1550±30
Уровень мощности, дБм
> -2 > -2 > -3 > -4 > -4 > -5
Нестабильность уровня мощности излучения за 15 мин, дБ
±0.05 ±0.05 ±0.05 ±0.05 ±0.05 ±0.05
Тип оптического разъема *
ST FS
Измеритель оптической мощности
Переменное/постоянное напряжение
600В 600В 600В 1000В 1000В 1000В
Переменный/постоянный ток
  10A 10A 10A 10A 10A
Сопротивление
40M 40M 40M 50M 50M 50M
Частота
50кГц 50кГц 50кГц 100кГц 100кГц 100кГц
* Могут устанавливаться другие типы разъемов
