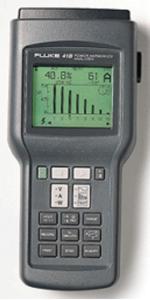

Анализатор гармоники 41B |
| |
|
|
|
Анализатор гармоник силовой сети серии 41В отличается улучшенными характеристиками при проведении самых различных
измерений в сетях распределения мощности и обладает функциями:
|
| |
• Прямой вывод показаний мощности трехфазной сети по результатам однофазного измерения |
• Измерение истинно среднеквадратических значений напряжения и тока |
• Вывод пикового значения, эквивалентного значения и амплитудного коэффициента сигнала |
• Измерение суммарного коэффициента нелинейных искажений (%THDF и %THDR) |
• Измерение активной мощности от 10Вт до 300кВт (с дополнительным зондом до 600кВт) |
• Измерение кажущейся мощности и реактивной мощности |
• Измерение общего коэффициента мощности и коэффициента реактивной мощности |
• Измерение частоты от 6Гц до 99.9Гц |
• Измерение гармоник до 31-й включительно |
• Измерение фазы основной частоты и гармоник |
• Вывод показаний в виде кривой сигнала, в текстовой форме и в виде спектра |
• Режим записи минимального, максимального и среднего значений |
• Возможность сохранения в памяти до 8-ми полных наборов данных |
• Оптически изолированный интерфейс RS-232 |
• Программное обеспечение FlukeView™ и функция регистрации данных |
| |
|
|
| |
Характеристики |
| |
|
Диапазон частот (основная гармоника) 6 - 65 Гц или постоянный ток. |
| |
Минимальный уровень входного сигнала (действующее значение): 5В или 1А |
| |
Функция |
Диапазон и разрешение |
Точность |
Напряжение |
5,0В...600В действующее значение rms (V~, V-), ±5,0B...±933B пик |
(0,5%+2 ед.мл.разр.) *), Пик или V-: ±(2%+3 ед.мл.разр.) (добавить 2 ед.мл.разр., если <15В rms |
Ток (1мВ/А) изолированный вход |
1,00мВ(А)...1000мВ(А) rms (A~, A-) пост/пер. ток), ±1,0мВ(А)...±2000мВ (А) пик |
±(0,5%+3 ед.мл.разр.) + погрешн. щупов, Пик или пост. ток: ±(2%+4 ед.мл.разр.)+ погрешн. щупов |
Вт/Вольт Ампер (1мВ/А) изолированный вход |
0,0Вт(ВА)...600 кВт (КВА) средн., 0,0Вт(ВА)...±2000 кВт (КВА) пик |
Пост/пер. ток: ±(1%+4 ед.мл.разр.) + Пик или пост. ток: ±(2%+4 ед.мл.разр.) + погрешн. щупов |
Гармоника (уровень гармоники >5% с помощью сглаживания) |
Вольт: основная до 13-й на 31-й, Ампер/основная до 13-й, Ватт: на 31-й |
±(2%+2 ед.мл.разр.), ±(8%+2 ед.мл.разр.), ±(3%+3 ед.мл.разр.) + погрешн. щупов, ±(8%+3 ед.мл.разр.) + погрешн. щупов |
Частота основной гармоники |
6,0 Гц...99,9 Гц |
±0,3 Гц |
Полоса частот на входе |
Постоянный ток; 6 Гц...2,1 КГц |
|
Амплитудный коэффициент (CF) |
1,00...5,00 |
±4% |
Коэффициент мощности (PF) |
0,00...1,00 |
±0.02 |
Фаза |
От -179° до 180° |
± 2° |
К-фактор (КF) |
1.0...30.00 |
10% |
% THD |
0.00% до 99.9% |
±(0,03 показаний + 2,0%) |
| |
Базовые электрические параметры определены на период в один год после калибровки при температуре в диапазоне от 18 °С до 28 °С. |
| |
*) Точность задается как ± ([% от отсчета] + [число единиц измерения в младшем разряде]) |
|
| |
|
Диапазоны и разрешение |
| |
|
Переменное напряжение, B |
Переменный ток, А |
Мощность, Вт |
Диапазон (Пиковый) |
Разрешение |
Диапазон (Пиковый) |
Разрешение |
Диапазон (Пиковый) |
Разрешение |
20 В
50 В
100 В
200 В
500 В
1 КВ |
0,1В
0,1В
0,1В
0,1В
1 В
1 В |
2 А
5 А
10 А
20 А
50 А
100 А
200 А
00 А
1000 А
2000 А |
0,01 А
0,01 А
0,01 А
0,01 А
0,1 А
0,1 А
0,1 А
1 А
1 А
1 А |
50 Вт
100 Вт
200 Вт
500 Вт
1 кВт
2 кВт
5 кВт
10 кВт
20 кВт
50 кВт
100 кВт
200 кВт
500 кВт
1 МВт
2 МВт |
1,00 Вт
1,0 Вт
1,0 Вт
1,0 Вт
0,01 кВт
0,01 кВт
0,01 кВт
0,1 кВт
0,1 кВт
0,1 Квт
1 кВт
1 кВт
1кВт
1кВт
1 кВт |
|
| |
|
|
|
| |
