| ИД-2-2 предназначен для измерения хроматической дисперсии одномодовых оптических волокон и выпускается в двух модификациях: |
| • ИД-2-2А - предназначен для измерения проложенных оптических кабелей |
| • ИД-2-2B - предназначен для использования в заводских и лабораторных условиях, когда есть доступ к обоим концам измеряемого оптического волокна |
| |
| Общие характеристики: |
| • принцип действия, основанный на измерении фазы синусоидального оптического сигнала, прошедшего через оптическое волокно (ГОСТ Р МЭК 793-1-93, метод С5А, ITU-T G.650, IEC 60793-1-42) |
| • передача опорного сигнала по отдельному оптическому волокну при проведении измерений с целью повышения точности измерений |
| • определение хроматической дисперсии путем аппроксимации результатов измерения задержек сигналов лазерных диодов |
| • применение аппроксимирующих формул, соответствующих рекомендациям МЭК и МСЭ для различных типов оптических волокон |

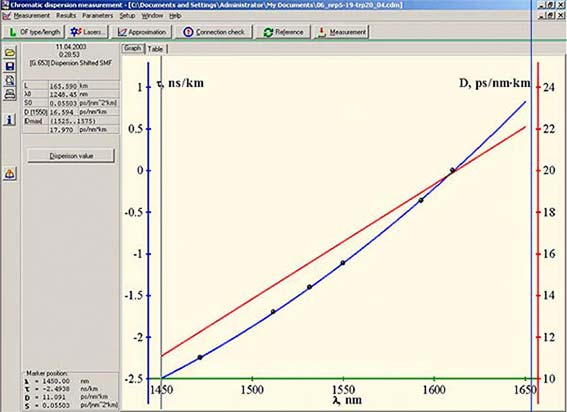

| • управление работой прибора, отображение и хранение измерительной информации с помощью ПЭВМ под управлением операционной системы Windows 95/98/2000/NT/XP |
| • программное обеспечение, позволяющее определять с высокой точностью все параметры ОВ, связанные с хроматической дисперсией: |
| - коэффициент хроматической дисперсии в широком диапазоне длин волн |
| - длина волны нулевой дисперсии |
| - наклон кривой хроматической дисперсии |
| |
| Достоинства: |
| • оперативность измерения |
| • возможность использования связи Wi-Fi по желанию заказчика |
| • возможность использования передающего блока как высокостабильного источника лазерного источника излучения с фиксированными длинами волн |
| |

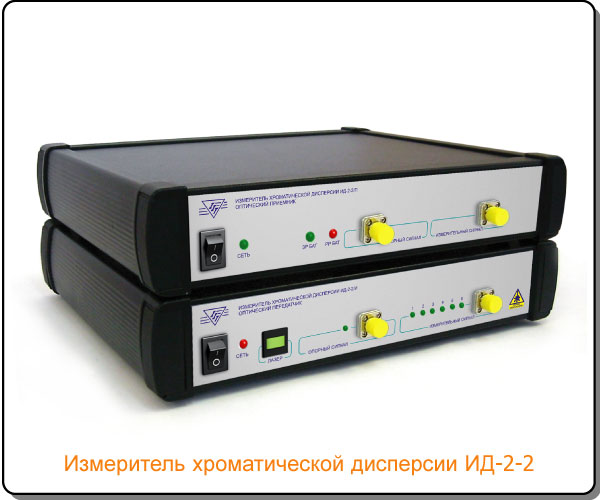

| Состав прибора: |
| • оптический передатчик, содержащий стабилизированные лазерные диоды и предназначенный для генерации измерительных оптических сигналов в заданном диапазоне длин волн |
| • оптический приемник, предназначенный для приема и обработки оптических сигналов, прошедших через тестируемое ОВ |
