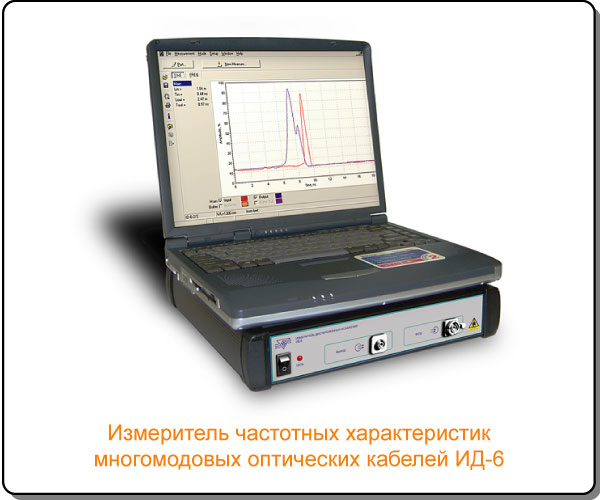

ИД-6 Прибор для измерения частотных характеристик многомодовых оптических кабелей



Измеритель частотных характеристик многомодовых оптических кабелей ИД-6 предназначен для определения импульсных и амплитудно-частотных характеристик многомодовых оптических волокон и оптических кабелей, а также их длины.

Общие характеристики:
• импульсный метод измерения и расчета частотных характеристик с помощью преобразования Фурье (ГОСТ Р МЭК 793-1-93, метод С2А)
• многомодовые лазерные диоды с длинами волн 850 и 1300 нм в качестве источников излучения
• использование внутреннего оптического стробоскопического преобразователя
• возможность установки смесителя мод требуемого типа
• управление прибором и обработка результатов измерения с помощью ПЭВМ под управлением ОС Windows 95/98/2000/NT/XP

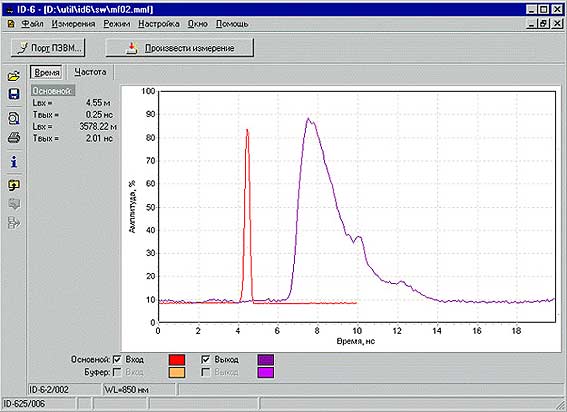

• программное обеспечение, позволяющее проведение анализа результатов измерений как во временной области (отображение и сохранение изображений импульсов, их длительности и положения на временной оси), так и в частотной области (амплитудные спектры импульсов, АЧХ исследуемого тракта, полоса пропускания оптиче-ского волокна по уровню -3 дБ)

Достоинства:
• удобное программное обеспечение
• короткое время подготовки и проведения измерений
• возможность использования беспроводной связи Wi-Fi по желанию заказчика
• надежность и простота в эксплуатации
• герметичный корпус, соответствующий стандарту IP65
• малые габариты и вес
Технические характеристики
Длина волны, нм
850;1300
Полоса исследуемых частот, МГц
0..2500
Длительность импульса на выходе оптического приемника, нс, не более
0.4
Длина измеряемого оптического волокна (кабеля), км, не более
0..12
Допустимое затухание в оптическом кабеле, дБ, не более
25
Погрешность измерения длины оптического кабеля, м
0.5
Временная разрешающая способность, пс
25
Питание, В
~220
Габариты, мм
293x255x60
Масса, кг
5
