Серия 5820A |
| |
|
|
|

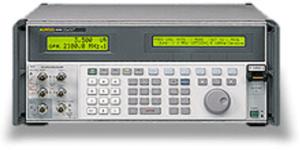

Калибратор осциллографов серии 5820А разработан для калибровки всех диапазонов и функций большинства применяемых
сегодня цифровых и аналоговых осциллографов в диапазоне от 500МГц до 2.1ГГц. Модель 5820А соединяется с тестируемым
прибором через соединительные кабели с калиброванными характеристиками, поэтому она проста в использовании и обслуживании. Применение
таких кабелей обеспечивает портативность рабочего места при сохранении высоких точностных характеристик. Однако активные головки
эффективнее при поверке осциллографов с полосой пропускания выше 2.1ГГц.
|
| |
|
|
| |
Характеристики |
| |
|
|
Стандартный базовый блок |
С опцией 5820A-GHz |
Функция |
Диапазон |
Отклонение за 1 год |
Постоянное напряжение |
от 0 до ± 6,6В (50 Ом), от 0 до ± 130В (1 МОм) |
± 0.25%, ± 0,025% |
Переменное напряжение (меандр) |
от 1 мВ до ± 6,6 В п-п (50 Ом), от 1 мВ до ± 130 В п-п (1 МОм) |
± 0,25%, ± 0,05% |
Быстрый импульс |
от 4 мВ до ± 2,5 В п-п (50 Ом) |
< 300 пс, Время нарастания |
< 150 пс, Время нарастания |
Сглаженная синусоида |
от 50 КГц до 600 МГц, от 50 КГц до 2,1 ГГц (с опцией) |
50 Гц ... 600 МГц ± 1,5% сглажен. |
50 Гц ... 2,1 ГГц ± 1,5% сглажен. |
Отметки времени |
от 5 с до 500 пс (с опцией), Клин, меандр, 20% импульс, синусоида |
± 0,33 ppm |
Генератор сигналов |
от 1,8 мВ до ± 55 В п-п (1 МОм), от 1,8 мВ до ± 2,5 В п-п (50 Ом), от 0,01 Гц до 100 КГц, Меандр, синусоида, треугольник |
± 3 % амплитуды |
Генератор импульсов |
амплитуда от 15 мВ до 1,5 В, ширина от 1 нс до 500 нс, период от 20 мс до 200 нс |
±5%, ± 0,33 ppm |
Измерение постоянного напряжения |
от 0 до ± 10 В |
± 0,05% |
Постоянный ток |
от ± 100 мкА до ± 100 мА |
± 0.25% |
Переменный ток |
от 100 мкА до 100 мА п-п, от 10 Гц ДО 100 КГц Меандр |
± 0.25% |
ТВ-запуск |
NTSC, SECAM, PAL, PAL-M |
Измерение входного импеданса |
от 40 Ом до 1,5 МОм, от 5 пФ до 50 пФ |
±0,1% ±5% |
Перегрузочные измерения |
от 5 до 9 В постоянный или переменный (меандр) ток от 5 до 60 с |
|
| |
|
|
|
| |
