Серия 9100 |
| |
|
|
|

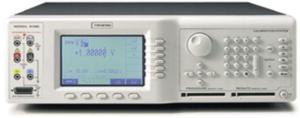

Универсальный калибратор 9100 предназначен для поверки самых разнообразных измерительных приборов, включая цифровые и аналоговые
мультиметры, осциллографы, осциллографы серии ScopeMeter, ваттметры, анализаторы гармоник мощности, панельные измерители,
токоизмерительные клещи, приборы для измерения сопротивления изоляции и контроля целостности цепей, счетчики, электронные термометры,
графопостроители, осциллографические самописцы, регистраторы данных. Благодаря наличию удобной и эргономичной передней панели с четким и
информативным жидкокристаллическим дисплеем, а также применению уникальных операций калибровки на базе записанных процедур, прибор 9100
является не просто универсальным калибратором, а устройством, которое позволяет добиться значительного повышения производительности поверочных работ.
|
| |
|
|
| |
Характеристики |
| |
|
Функция |
Диапазон |
Максимальная погрешность в течение 1 года |
Напряжение постоянного тока |
0 ... ± 1050В |
0,006% |
Напряжение переменного тока |
0... 1050В, 10 Гц... 100 КГц |
0,04% |
Постоянный ток |
0 ... ± 20 А (до 1000 А через токовую катушку) |
0,014% |
Переменный ток |
0 ... 20 А (до 1000 А через токовую катушку), 10 Гц ... 30 КГц |
0,07% |
Мощность постоянного тока |
1 мВт ... 20 КВт (до 1 мВт через токовую катушку) |
0,03% |
Мощность переменного тока |
1 мВт/мвар ... 20 КВт/квар (до 1 МВт/Мвар через токовую катушку) |
0,125% |
Сопротивление |
0...400МОм |
0,015% |
Проводимость |
2,5 нс ... 2,5 мс |
0,04% |
Емкость |
500 пФ ... 40 мФ |
0,3% |
Частота |
0,5 Гц ... 10 МГц |
0,0025% (0,00025% с модулем 100) |
Коэф. заполнения (скважность) |
0,05 ... 99,95% |
35нс |
Длительность импульса |
0,30 мкс ... 1999,99 мс |
0,0025% (0,00025% с модулем 100) |
Логические уровни |
TTL, CMOS, ECL (ТТЛ, ЮМОП и ЭСЛ) |
|
Формы сигнала |
Синусоидальная, прямоугольная, треугольная, трапецеидальная и импульсная |
Фаза |
±180° |
0,07° |
Сопротивление изоляции |
Сопротивление |
0 КОм ... 2 ГОм |
0,1% |
Напряжение (измеренное) |
0... 1350В |
0,6% |
Ток (произв.) |
1 мкА ... 2,3 мА |
1,5% |
Переходное сопротивление |
Сопротивление |
0 ...4КОм |
0,035% |
Напряжение |
0... 10В |
1,0% |
Ток (произв.) |
100 мА... 350 мА |
|
Температура |
Термопары |
-250 ...+2320 °С |
0,17 °С |
Терморезисторы RTD |
-200... +850 °С |
0,08 °С |
Дополнительный модуль для калибровки осциллографов |
Калиброванная синусоида |
10 Гц ... 600 МГц (с модулем 600) |
0,25% |
Метки времени (маркеры) |
2нс... 5с |
0,0025% (0,00025%) |
|
| |
|
|
|
| |
